耐火澆注料施工需要注意的事項，下面我們一起來了解下：
一、施工前期需知道的細節
1、嚴格控制加水量，冬天施工環境，溫度須大于5℃，并且有一定的防凍措施。
2、耐火澆注料須采用攪拌機混料，嚴禁人工攪拌。
3、錨固件須加膨脹冒或涮瀝青漆。
4、本產品嚴禁與其他的澆注料混合使用。
二、施工要點
1、制模：用鋼板或硬木板制成，鋼板涂模劑（油），木板涂防水漆，應做到不漏漿，并且有好的強度。
2、攪拌：用攪拌機攪拌，先將耐火澆注料倒入攪拌機內，并取出添加劑一起加入，先干混2-3分鐘后加水混合3-5分鐘，加水量不宜多也不宜少。
3、振搗：倒入模內的澆注料，立即搗打不得漏到某個位置，也不能同一位置搗打，以避免澆注料出現離析和孔洞，攪拌好的澆注料須從加水到用完在20-30分鐘之內，初凝料要摒棄。
4、養護：待澆注料表面干燥后，并達到70%強度后，方可拆模具，時間為24小時，養護時間為48小時。
5、烘爐：根據不同牌號和澆注料襯體厚度及其氣候狀況，用戶須確保足夠的烘烤時間72小時。
三、施工前的準備及其嚴格檢查內容如下：
準備好澆注料施工設備，現場清理干凈;施工機具、設備完好；錨固件材質、尺寸、布置及其焊接質量與周圍耐火磚的失水預防措施；使用前，預試驗澆注料是否失效；水質應該達到飲用水標準；上述驗收合格，并確保不間斷施工的條件下，可以開始施工工作。
耐火澆注料施工需要注意什么
耐火澆注料施工是一個復雜的過程，需要嚴格遵守相關的施工標準和注意事項，以確保施工質量和耐火澆注料的使用壽命。以下是耐火澆注料施工時需要注意的關鍵點：
1. 錨固件與模板
- 錨固件材質：錨固件通常采用耐熱不銹鋼1Cr18Ni9ti材質，高溫區域（1280℃以上）則采用Ocr25Ni20材質。錨固件兩側要求滿焊，焊接要牢固，表面要涂刷一層1-2mm厚的瀝青漆或以膠帶包裹，以抵消其在高溫下的膨脹應力。
- 模板處理：模板應做好防水處理，表面應光滑，并在其表面涂刷瀝青或機油，也可貼一層油氈紙，防止其吸收澆注體中的水分，同時便于拆模。模板接縫處應密實，防止出現漏漿現象。
2. 攪拌與加水
- 施工場地和攪拌容器：施工場地和攪拌容器（強制式攪拌機）要求清潔無雜物，不得有石灰、砂粒等雜物混入澆注料中。澆注料采用機械攪拌，嚴禁不同號的澆注料混合使用。
- 加水量控制：加水量對澆注料的質量有很大影響，一般在5%-8%之間。二次加水時應慢慢加入，防止水量過多。施工用水應為干凈的飲用水（pH值在6.5-7.5之間）。
- 攪拌時間：每包澆注料中的小袋粉料需預先混合1-2分鐘，混合均勻后才可加水攪拌。每次攪拌澆注料的重量應控制在150-200公斤，攪拌5分鐘左右直至泛漿，滿足澆注料使用要求。澆注料加水攪拌后在15分鐘內用完（從加水時算起），在規定時間內沒有用完的或已經結硬的澆注料，不能再加水攪拌和重復使用，要堅決棄去。
3. 澆注

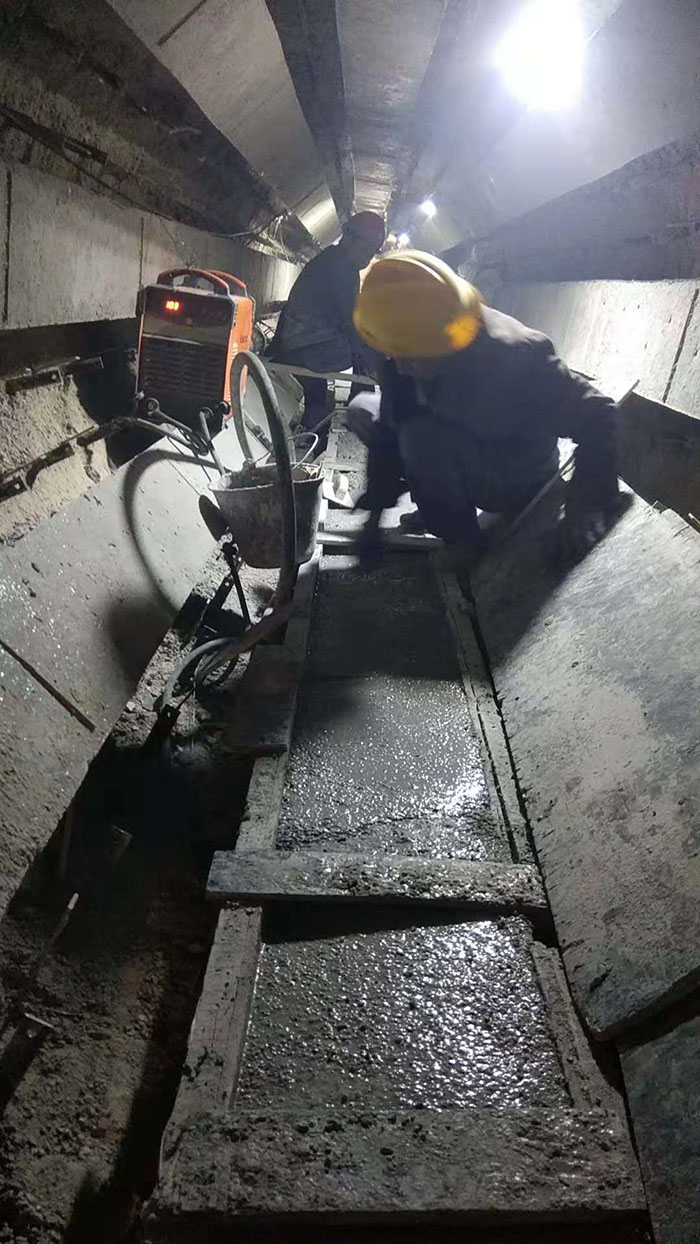

- 澆筑前準備：澆筑前應將設備內部清掃干凈。大面積澆注時，要分塊施工，每塊澆注區面積以1.5-2m²左右為宜，高度不超過300mm，邊加料邊振動，使澆注料內的大量空氣溢出，視澆注料表面泛漿為宜。振動棒移出時應緩慢拔出，以免造成澆注料體內有空洞。每隔1m²預留2-3mm膨脹縫，交叉進行，不得遺漏。
4. 養護
- 帶模養護：澆注完畢后，澆注體一般需帶模養護24小時，才能進行脫模。脫模后自然養護24小時為佳。
- 脫模后檢查：脫模后應檢查澆注質量，發現蜂窩、剝落、空洞時應及時修補或返工。非工程要求的凹凸部位，也應及時修整。
5. 烘烤
- 烘烤前養護：耐火澆注料經過以上養護過程后，在使用前還經過一定制度的烘烤，具體升溫曲線根據實際情況制定。
6. 冬季施工注意事項
- 拌料用水：當環境溫度低于5℃時，施工用拌料應采用溫水。重質澆注料水溫可控制在10℃-50℃，輕質澆注料水溫控制在10℃-30℃。
- 材料保存：冬季施工時材料應放置于室內或防雨棚內，現場確無條件的，應用雨布遮蓋嚴實，下雪天要將雪水清掃干凈。
- 取暖措施：在施工區域內當溫度低于5℃時要采取相應的取暖措施，如用棉被或保溫棉氈蓋實，并在施工范圍內增加碘鎢燈，或遠紅外線電加熱器等。
7. 施工前準備
- 設備及現場清理：待澆注料設備及現場清理；施工機具備件完好；錨固件材質、型式、尺寸、布置及焊接（固定）質量，金屬錨固件作好膨脹補償處理；與周圍耐火磚等澆注料濕水預防措施；預試驗澆注料是否失水；水質量應達到飲用水標準；上述經驗收合格，并確保不中斷施工。
耐火澆注料施工需要注意多個方面，從錨固件與模板的處理，到攪拌與加水、澆注、養護、烘烤以及冬季施工的特殊注意事項，每一個環節都需要嚴格把控，以確保施工質量和耐火澆注料的使用壽命。
